电线电缆回收之直流电阻和交流电阻的计算

发布:电缆回收公司

导线交流电阻由导线直流电阻及其在交流作用下因集肤效应和邻近效应而增大的部分所构成

废电缆回收,旧电缆回收,废旧电缆回收
量大上门收购,当场结款,回收电话13521663353

1.    导线直流电阻计算     每厘米电缆的导线真流电阻r’可按下式计算式中ρ20—导线材料在20℃下的电阻率铜,ρ20=1.7241×10-6Ω.cm2/cm;铝,ρ20=2.8264×10-6Ω.cm2/cm;

A—导线截面积(cm2);

α—电阻温度系数。铜,α=0.00393 1/℃;α=0.00403 1/℃.

θ—电缆导线温度(℃);

κ1—扭绞系数,一般取κ1=1.012;

κ2—成缆系数,一般取κ2=1.007;

κ3—紧压效应系数,一般取κ3=1.01;

2.集肤效应和邻近效应系数计算集肤效应系数yp可分别按式(3-4-3)和式(3-4-4)计算式中

 F—频率(Hz);
r’—每厘米电缆导线直流电阻(Ω/cm);

Dc—导线外径,对于扇形芯电缆,等于截面积相同的圆形形芯的直径(mm);

S—导线中心轴间距离(mm);

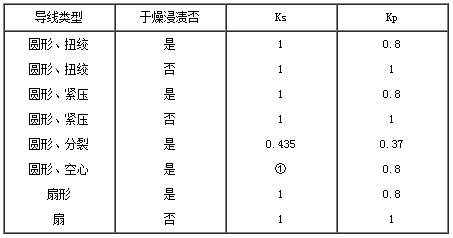

Ks,kP —常数,见表

① 该数据适用于导线面积在1500mm2以下的四分裂导线(有中心油道或无中心油道)

② 式中D0—导线内直径,即中心油道直径(mm)

D’c—具有相同中心油道的等效实芯导线外径(mm)

3.导线交流电阻计算   每厘米电缆的导线交流电阻r按下式计算;

   r=r’(1+ys+ yp)Ω/cm   (3-4-6)
